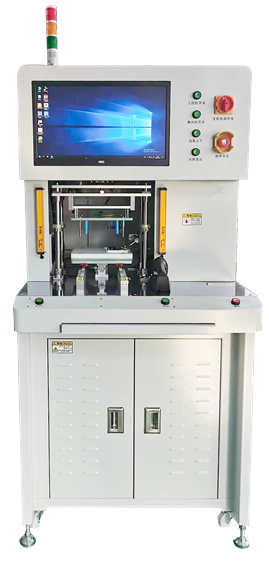

APTL1000在板在線燒錄設備

功能要求

1、PCBA板產品放置自動運轉至燒寫口，隨線作業，即取1燒1，一進一出即可自動運轉方式，自動燒寫工裝1個工位（可以支持多個工位）；

2、在板燒錄器支持燒寫芯片：進口或國產等品牌；

3、PCBA板上支持一顆或者多顆芯片同時在線燒錄，如：1顆、2顆、4顆、8顆、16顆等相同或不同的芯片型號；

4、支持各種封裝的MCU、eMMC、NandFlash、NorFlash、EEPROM及UFS等類型芯片；

5、芯片自動燒寫成功后，顯示成功，自動將“燒寫結果”與燒寫程序名稱、時間、數量、打印標簽內容、芯片型號、燒寫器、校驗碼、密碼信息、初始地址信息、MES排程單、產品型號關聯并下載到本地文件夾，永久備份，保留上傳MES功能接口，燒寫成功后自動噴碼或鐳射“程序標簽內容”燒寫失敗后，報警，指示燈顯示紅光，噴碼標注異常；

6、開工、切換型號、重啟時，員工手動取掃碼槍掃碼底座條碼，燒寫設備自動讀取MES信息，自動下載程序、噴碼標簽內容、芯片型號、燒寫器、校驗碼、密碼信息、初始地址信息，可手動切換程序，可聯網;

7、PCBA板的燒寫端子所對接燒寫設備端口可調節，避免不同規格大小的電路板，燒寫器一致卻無法使用，或開發互換燒寫口工裝對接主控板;

8、電路板運輸入口與輸出口接近便于取放（取放為同1人，如無法實現則看設備體積）;

9、設備自點檢燒寫器部分，檢查連接及燒寫穩定性;

10、初始界面默認設定為底座界面、電子蓋界面之一（可手動切換），掃碼自動觸發底座為主控板，電子蓋為翻蓋驅動板，掃碼自動下載相應資料;

11、配備掃碼槍連接口以便連接通訊系統，掃碼槍規格斑馬條碼掃描器;

12、設備首次啟動后，無需重新啟動，設備感應電路板后，自啟動自燒錄程序，無需員工按下啟動按鈕，員工僅須放置電路板及取出電路板;

13、配備三色燈及報警蜂鳴器，NG則紅燈報警，OK則綠燈（預留提示聲：燒寫成功）;

14、燒寫成功后，電路板側面噴碼或鐳射或貼標“噴碼標簽內容”;

15、主控板與燒寫器不匹配、燒寫NG、流道異常則設備停止運作，手動操作可分離所有配合零件，保留一鍵復位按鍵;

16、軌道及設備內側不允許有損傷電路板的機械或電氣結構，設備須具備靜電防護防止靜電擊穿;

17、設備上要有緊急制動按鈕，便于一鍵急停;

18、部分產品特殊硬件配套特殊程序的，無法直接從MES下載，需要保留手動操作界面，可上傳程序到設備內部和自主上傳程序到設備燒錄器;

19、燒寫器的軟件和本地文件夾軟件、軟件信息定期清除,但燒錄結果與綁定的程序信息關聯結果須永久存儲;

20、燒錄ng品，可以考慮走ng流道或自動推出員工自取，不噴任何標識，分析后，重新燒錄。
